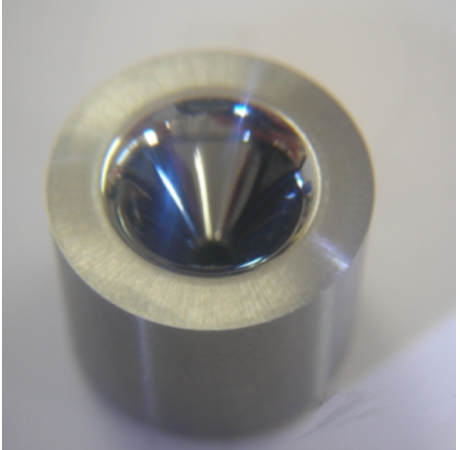

超硬工具鋼（アロイチック） ご覧頂くにはアクロバットリーダー５.０以降が必要です。  アロイチック・Alloy-Tic 粉末冶金によって製造された超硬工具鋼です。 熱処理用ステンレス箔もあります。   アロイチック・Alloy-Ticの特長 1. 機械加工が可能です ・・・・・・・・・旋盤、セーバー、フライス、ドリル加工が可能です。複雑形状に適する。 2. ＨＲＣ71の高い硬度 ・・・・・・・・・・熱処理で容易に工具鋼より硬くなります。 3. 熱処理変寸が極めて小さい ・・・・歪、反り、曲がりが無い。焼き割りを起こさない。工具鋼に比べてわずかです。 4. 優れた耐磨耗性と潤滑性 ・・・・　炭化チタンが他の炭化物より硬い、粒子が丸く、耐え磨耗、潤滑性よく。 5. 耐熱性をもっています・・・・・・・　ＴｉＣは化学安定性よく、鋼やニッケルと焼付けない。耐腐蝕。工具寿命が伸びる。 6. チッピングしない・・・・・・・・・・・・・熱処理により　よい靭性が得られる、脆さを改善でき、欠けにくい工具鋼に。 7. 比重が軽い・・・・・・・・・・・・・・・・・超硬より５０％、工具鋼より１５％軽いです。高速回転、往復運動に適する。   用  途 アロイチックFT-4 冷間工具鋼。一般の打抜、深絞り、曲げ用、バネ鋼の打抜金型、ガスケット打抜用、ＦＲＰ樹脂打抜用パンチ、ボーリングバー、成型冷間ロール、軸受。耐磨耗部品。 アロイチックFT-1 熱間工具工。靭性重視、精密小型打抜パンチ、ダイ、sus材深絞りダイ、冷温間圧造用パンチ、刻印、ペレタイザー用ダイナイフ、熱間ヘッダー用ダイ、トリーミングダイ、プラスチック金型。   この他の材料も受け賜ります。 （非磁性、弱磁性。等）　お気軽いに問い合わせください。   物性比較表 　 品種と色分 FT-4 FT-1 (参考)超硬合金(15Co) ＴｉＣ容積比 vol ％ 45 45 コバルト 鋼マトリックスのタイプ 類似JIS 冷間工具鋼 耐衝撃工具鋼 SKS41 SKD61 熱処理条件 加熱方法 真空焼入、ステン箔パック 真空焼入、ステン箔 焼入 955℃ガス冷、970℃油冷 1050℃ガス冷、油冷 焼戻 絞り用 140℃空冷 冷間加工用140℃ 抜き用 180℃空冷 温間加工用500℃ 硬さＨＲＣ 焼鈍 45-48HRc 45-48HRc 71 焼入 68-70 68-70 焼戻 140℃ 68-70 200℃ 68-70 180℃ 66-68.5 500℃ 65-66 最高使用温度 ℃ 300 500 300 機械加工性 程度 良 良上 比　重 g/cc 6.6 6.45 13.9 抗折力 ksi 220 262 180〜220 圧縮強さ ksi 525 510 シャルピー衝撃値 ksi 323 211 耐熱衝撃性 油冷回数 5 2 熱処理変形量 μ/10mm +4.8 -1.1 熱膨張係数 10-6m/m℃ 20-190℃ 9.2 20-500℃ 8.67 6.5   使 用 例 製品例 ローラ 粉末プレス打抜き型 金型 樹脂の混練スクリュー用パーツ 絞り型   標準形状 丸　棒 丸　棒 6φ×140 25φ×160 8φ×160 30φ×160 10φ×160 35φ×160 13φ×160 40φ×120 16φ×160 45φ×100 18φ×160 50φ×50 20φ×160 60φ×50 角　材 角　材 5×125×125 25×125×125 6×125×125 25×125×200 10×125×125 30×125×125 13×125×125 35×125×125 16×125×125 40×125×125 20×125×125 50× 60×120 20×125×200 特殊寸法品は、ご相談下さい。 ーこのページトップへー 超硬工具鋼（アロイチック） お問い合わせは・・・contact@yasaka-tec.co.jp
